10种苹果数据线方案对比评测
|
|
更多问答
10种苹果数据线方案对比评测
作者：覃远高
www.mcusky.com
测试说明：
1、使用YG-629作为测试仪器。
2、基于同一条线，只更换不同的苹果头进行测试，排除其它因素。
3、用2.4A重负载电流进行测试，以对比MOS管的内阻差别。
4、本次测试只对比部分项目，不考虑其它参数的差别。
5、每种头多次测试，以稳定读数作为测试结果。
6、由于非原装方案众多，不同厂家不同时期生产的产品会有差异，结果仅供参考。
一、原装头（包括MFI头）：
本次评测只注重以下几个参数的对比
1、静态电流：为苹果头本身的耗电，一般为1mA以下，过大的静态电流会造成苹果头发热，长时间插在移动电源上也会造成移动电源过快耗完，原装头一般为0.4mA左右，可以根据这点作为判断原装头的依据。
2、重负载电压：这个电压越高，代表输出能力越大，MOS管内阻越小，品质越好，原装达4.5V以上，原装头MOS使用NX20P3，是一颗集成电路，集成过压过流保护等，非原装方案多用普通MOS管替代。
3、过压保护：过高的供电会造成手机损坏，这种情况只有在意外发生时才会起作用，这个功能集成在MOS管中，原装头的过压保护在6.3V左右，绝大部分非原装方案是没有过压保护的。
4、DQ脚低电平：与手机握手的信号脚的低电平驱动能力，过高的低电平可能会造成通信异常。
5、待机带载、待机限流、待机短路电流:原装头由MOS管输出，有限流短路保护功能，这些对性能影响不大，记住这些数值可以作为判断原装头的依据。
二、全原装套料后组头：
这种头主要电子元件均为原装，PCB、贴片等工艺为第三厂商，所以测试结果全部与原装一致

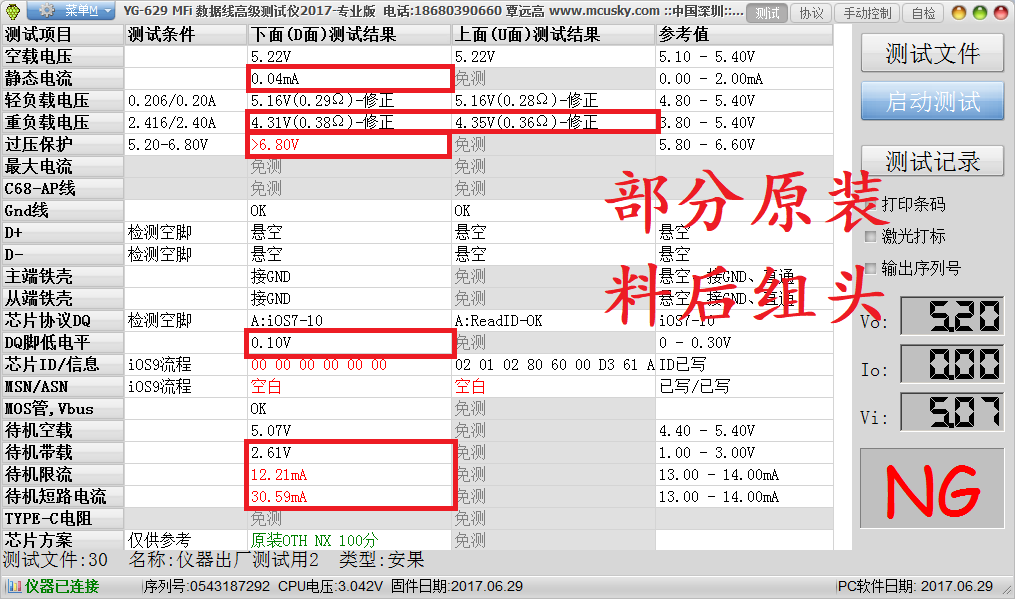

三、部分原装料后组头：
1、静态电流小
2、输出电压偏小，MOS管内阻比原装的大。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。
四、台湾GL2头：

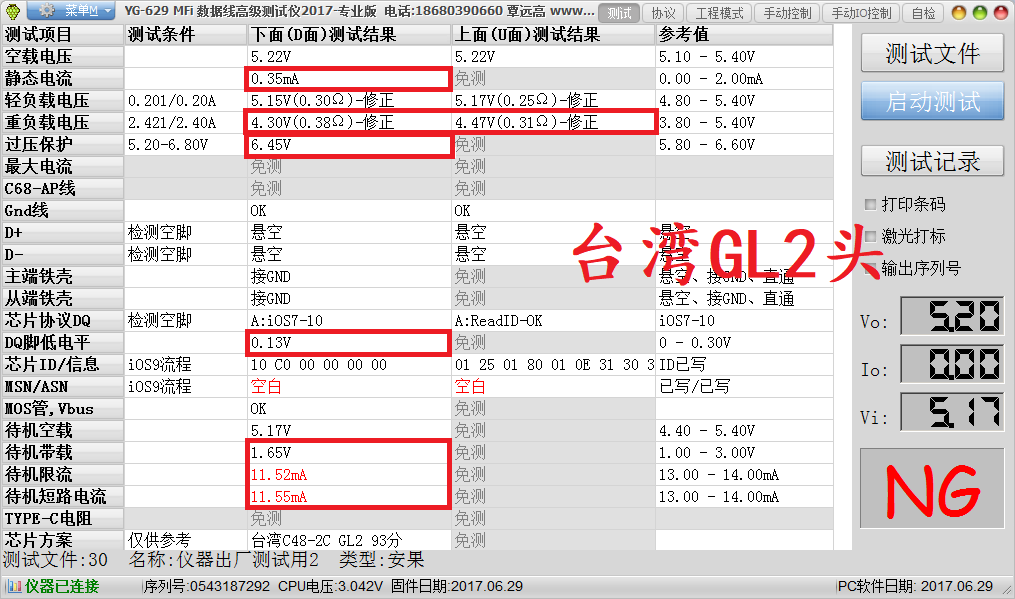

1、静态电流略小。
2、输出电压偏小，MOS管内阻比原装的大。
3、有过压保护功能，目前仅有的非原装方案带有过压保护功能的。
4、待机电压输出由MOS管输出，有限流短路保护。
五、台湾SA2头：
1、静态电流小。
2、输出电压偏小，MOS管内阻比原装的大。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。

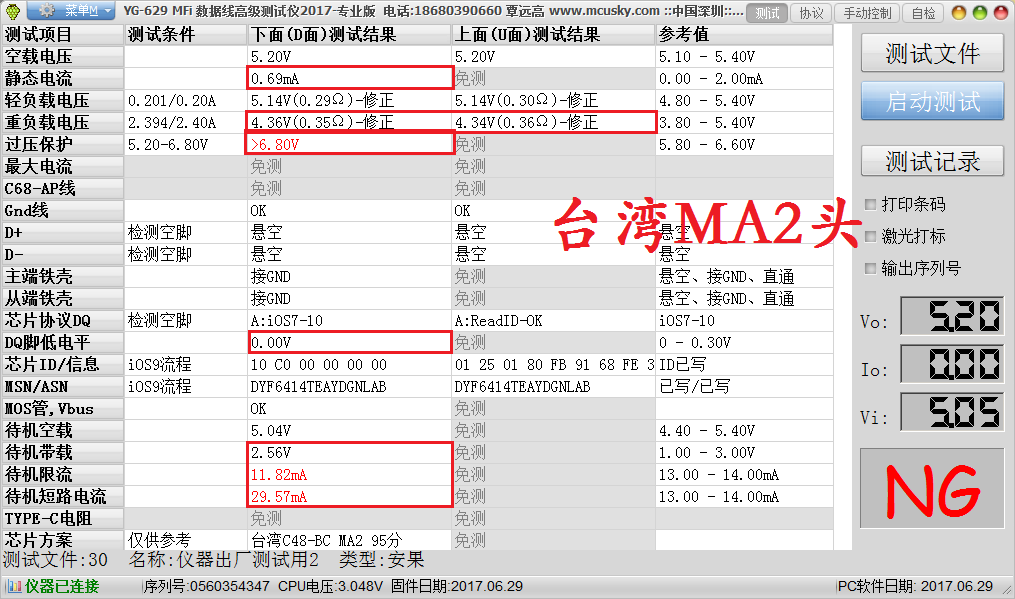

六、台湾MA2头：
1、静态电流偏大。
2、输出电压偏小，MOS管内阻比原装的大。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。
七、某8颗料头（1）：
1、静态电流偏大。
2、输出电压略小，但算比较好的，接近原装，用的MOS管算比较好的。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。
八、某8颗料头（2）：
1、静态电流小。
2、输出电压偏小，MOS管内阻比原装的大。
3、没有过压保护功能。
4、通信脚低电平偏高。
5、待机电压简单由电阻直接输出。
九、某豆腐块头：
1、静态电流偏大。
2、输出电压略小，但算比较好的，接近原装，用的MOS管算比较好的。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。
九、某蜘蛛脚头：
1、静态电流小。
2、输出电压略小，但算比较好的，接近原装，用的MOS管算比较好的。
3、没有过压保护功能。
4、待机电压简单由电阻直接输出。
测试结果整理比对：
| 方案 |
静态电流 |
重负载电压 |
过压保护 |
DQ脚低电平 |
待机带载 |
待机限流 |
待机短路 |
| 原装头 |
0.44mA |
4.59V |
6.30V |
0.02V |
1.94V |
13.46mA |
13.65mA |
| 全原装套料后组头 |
0.42mA |
4.56V |
6.35V |
0.00V |
1.89V |
13.14mA |
13.33mA |
| 部分原装料后组头 |
0.04mA |
4.33V |
无 |
0.10V |
2.61V |
12.21mA |
30.59mA |
| 台湾GL2头 |
0.35mA |
4.38V |
6.45V |
0.13V |
1.65V |
11.52mA |
11.55mA |

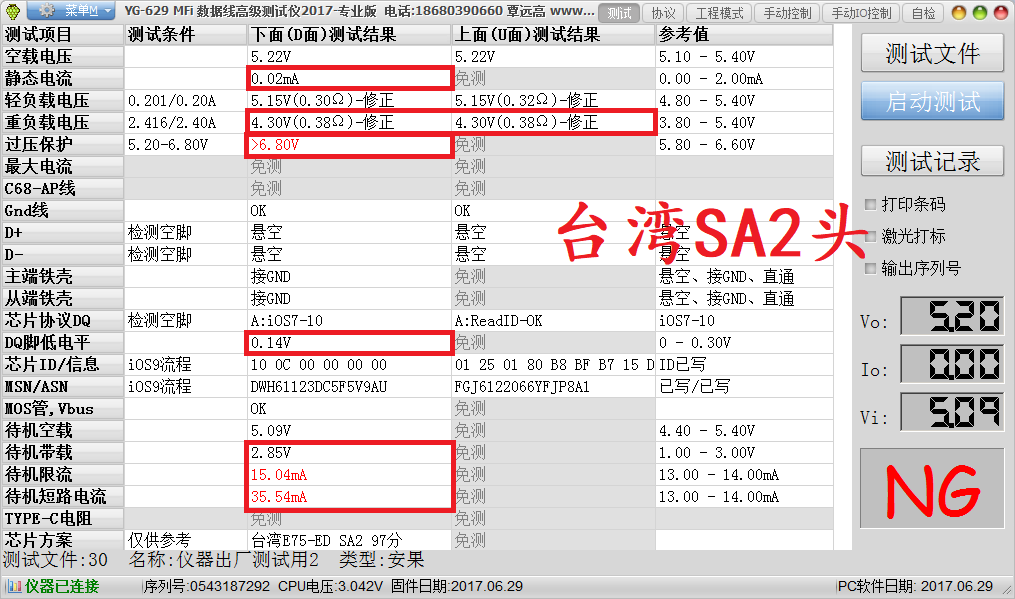

| 台湾SA2头 |
0.02mA |
4.30V |
无 |
0.14V |
1.85V |
15.04mA |
35.54mA |
| 台湾MA2头 |
0.69mA |
4.36V |
无 |
0.00V |
2.56V |
11.82mA |
29.57mA |

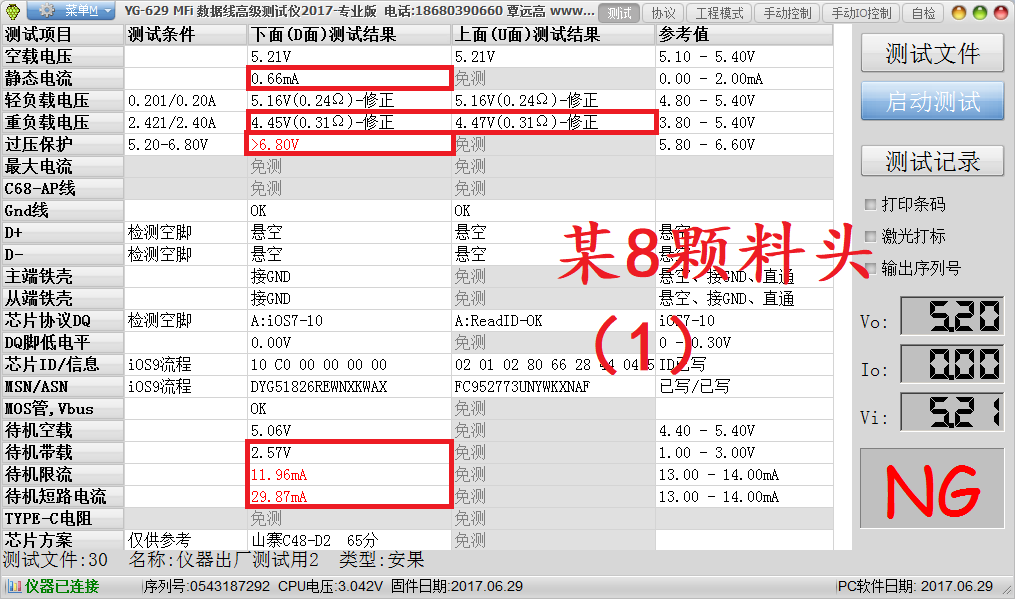

| 某8颗料头（1） |
0.66mA |
4.46V |
无 |
0.00V |
2.57V |
11.96mA |
29.87mA |

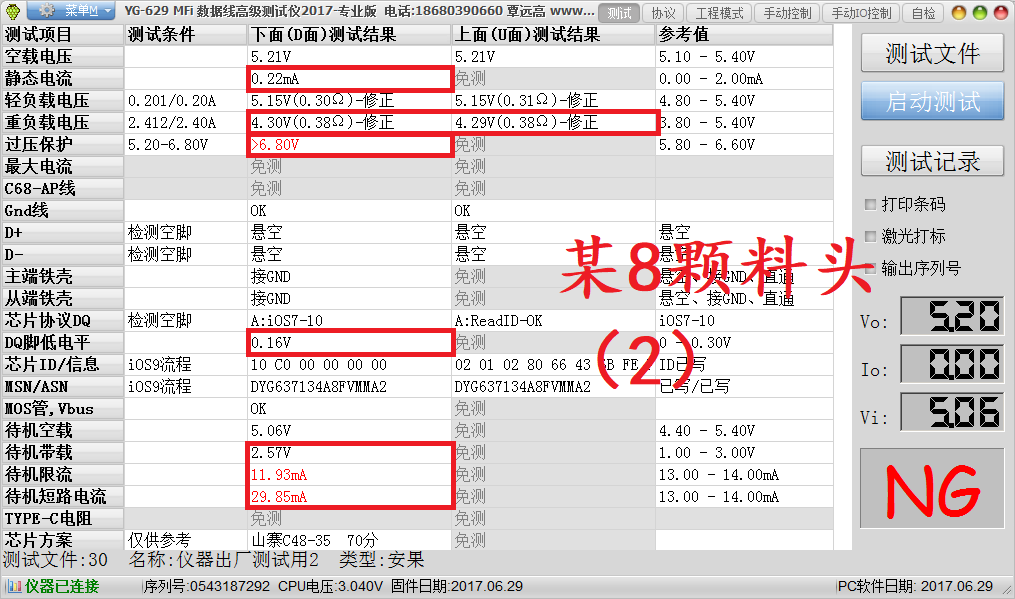

| 某8颗料头（2） |
0.22mA |
4.30V |
无 |
0.16V |
2.57V |
11.93mA |
29.85mA |

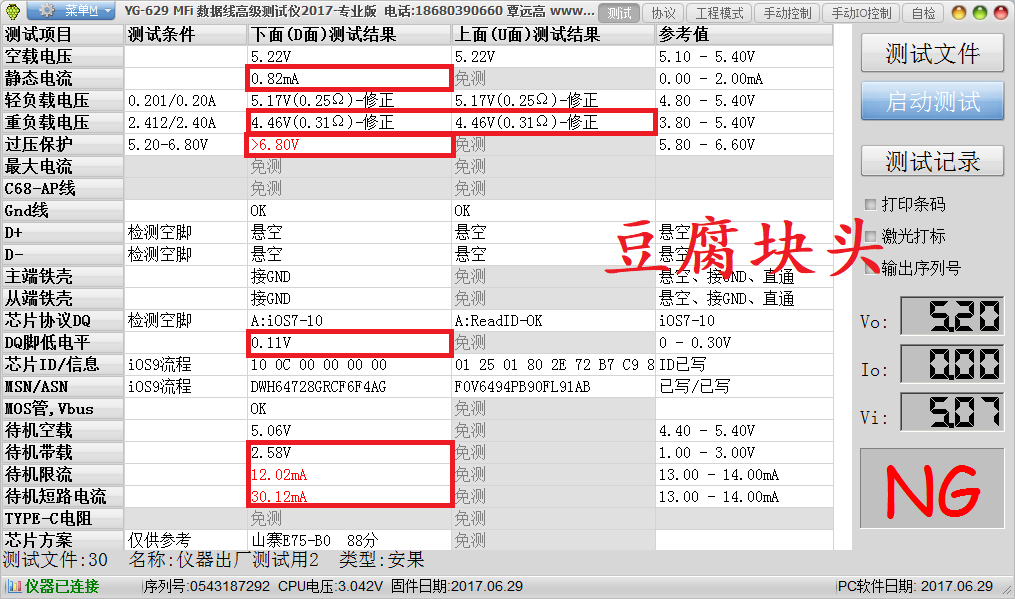

| 某豆腐块头 |
0.82mA |
4.46V |
无 |
0.11V |
2.58V |
12.02mA |
30.12mA |

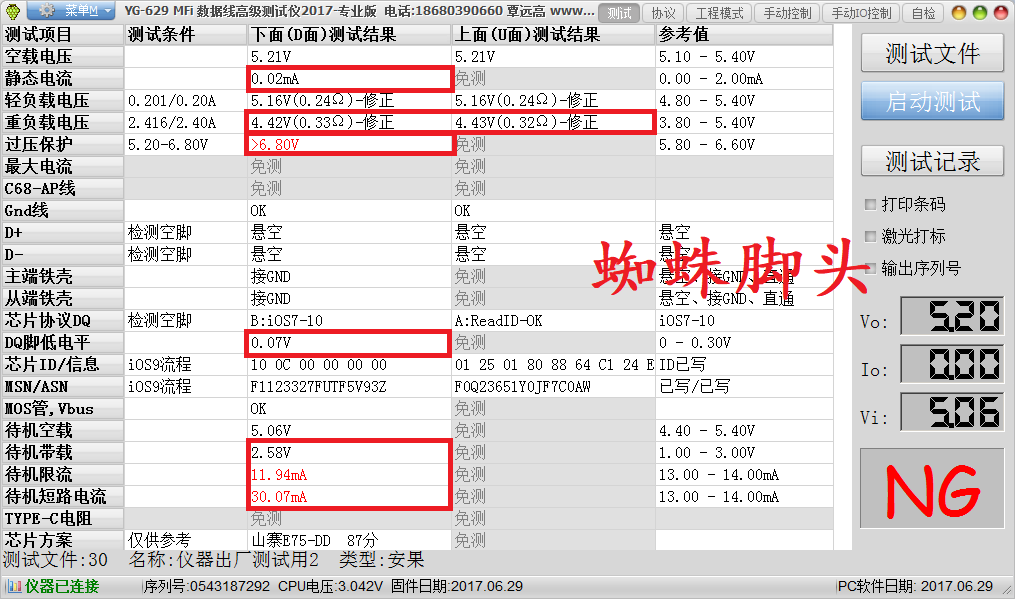

| 某蜘蛛脚头 |
0.02mA |
4.42V |
无 |
0.07V |
2.58V |
11.94mA |
30.07mA |
总结：
1、原装方案的静态电流一般是由MOS管产生，主IC由手机供电，不由A公供电，所以“部分原装料头”的静态电流很小，因为他配的MOS管不耗电，其它方案的静态电流有大有小，主要是由于采用不同的MCU方案产生的差别。
2、原装方案的重负载电压都能达到4.56V以上，大部分非原装方案都采用差不多相同性能的MOS管，输出4.30V左右，
有部分用了更好的MOS管，达到4.46V。
3、采用原装MOS管的都有过压保护，
台湾GL2也是采用专门开发的MOS管，集成过压保护功能，其它采用普通MOS管都没有过压保护功能。
4、非原装方案的待机输出功能普遍用150欧电阻直接输出。
5、产品性能与采用几颗料没有关系。

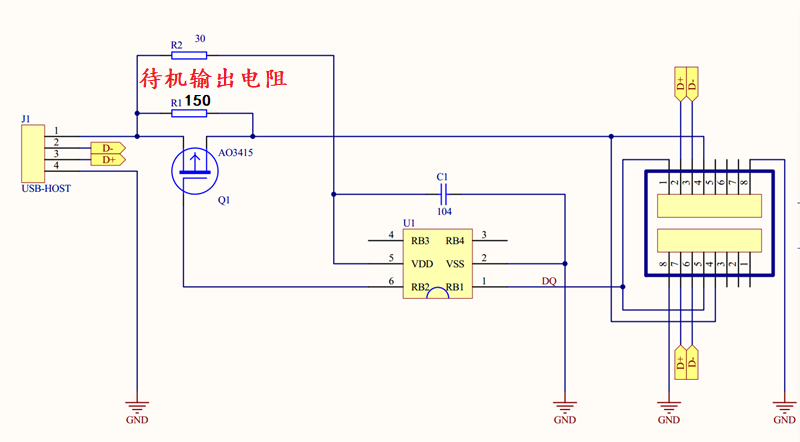

附：非原装参考电路：
附：YG-629MFi数据线高级测试仪

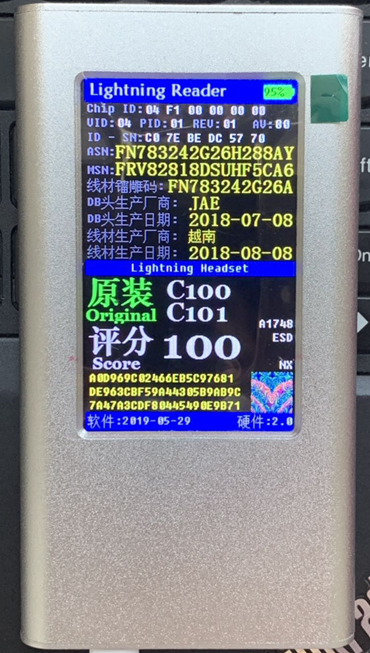

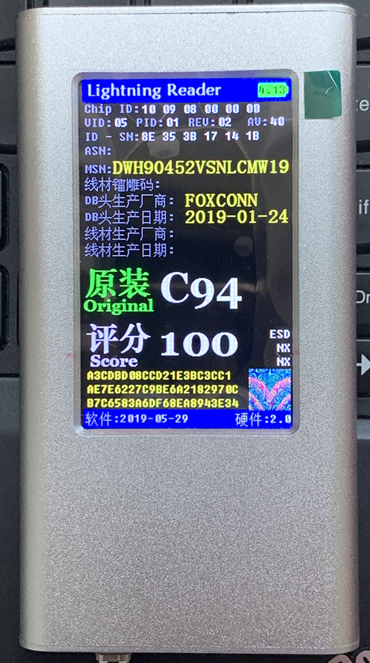

附:银盒子-苹果数据线真假识别器
